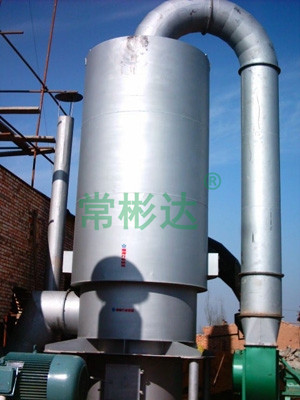

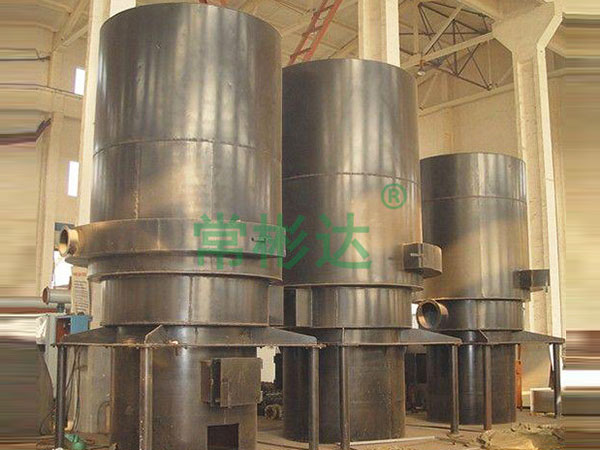

JRF系列燃煤热风炉
厂家供应 / 非标定制
专注于提供一站式干燥设备解决方案20多年
工作原理
该炉集燃烧与换热为一体以炉体高温部位进行换热的间接加热技术,烟和空气各行其道,加热绝对无污染,热效率高(达60-75%),升温快,体积小,安装方便,使用可靠,且价格低(与一吨锅炉相比该加热系统只相当于锅炉加热系统价格的一半)。
性能特点
采取了耐高温措施,从而使其寿命比列管式热风炉大大延长,并采用了烟气纵向冲刷散热片和负压式排烟方式,换热部位不积灰尘,无须清理,热性能稳定。可用各种煤或柴作燃料,并配有二次进风装置燃烧完全。该炉的各项技术经济指标均达到了国内水平。
适应物料
该炉为通用性热风装置,与各种物料的干燥设备配套使用。用于粮食、种子、饲料、果品、脱水蔬菜、香茹、木耳、银耳、茶叶、烟叶等农产品、食品、医药品、化工原料、轻重工业产品的加热除湿,还可用于各种设施的加热以及库房除湿等。
技术规格
名称型号 | JRF-15 | JRF-20 | JRF-30 | JRF-40 | JRF-60 | JRF-80 | JRF-100 |
内筒直径 | 760 | 760 | 1170 | 1170 | 1470 | 1670 | 1870 |
外筒直径 | 1280 | 1280 | 1840 | 1840 | 2200 | 2460 | 2700 |
总高 | 3500 | 3500 | 4260 | 4760 | 4810 | 5110 | 5310 |
设备总量 | 3.15T | 3.65T | 6.8T | 7.5T | 9.8T | 11.7T | 13.5T |
热风出口直径 | 300 | 300 | 500 | 500 | 500 | 600 | 600 |
热风出口高度 | 1585 | 1585 | 1670 | 1670 | 1670 | 1770 | 1770 |
烟气出口直径 | 250 | 250 | 250 | 250 | 250 | 300 | 320 |
烟气出口高度 | 2050 | 2050 | 2220 | 2220 | 2220 | 2385 | 2385 |
牛角弯头型号 | XZD/G Φ578 | XZD/G Φ810 | |||||
每小时耗煤量 | 43kg | 57kg | 85kg | 115kg | 170kg | 230kg | 286kg |
煤的燃烧值 | 5000kcal/h | ||||||
热效率 | 70-78% | 75-80% | |||||
引烟风机型号 | Y5-47-3.15C -1.5KW | Y5-47-4C -2.2KW | Y5-47-4C -3KW | Y5-47-4C -4KW | Y5-47-5C -7.5KW | Y5-47-5C -7.5KW |
敬告注意
◎环境基准温度标准按18℃±2℃,煤的热值以5000Kcal/kg计算。
◎表中热风温度是按输出风量确定的。热风炉JRF4型的热风温度最高可达200℃以上,JRF5 JRF6 型热风温度最高可达300 ℃以上(特殊制造可达500 ℃以上),用户根据需要进行调整。
◎热风炉烟窗配置高度:JRF4 型3~5米,JRF 、JRF6 型为5~8米。
◎表中外形尺寸对应位置见热风炉安装示意图。
◎炉膛下部内侧壁上的耐火层以炉篦处为起点,其高度:JRF4- 4型为0.5米,可现场安装。
◎JRF6 型为链条炉排式燃烧装置。
