旋转闪蒸干燥机如何进行选型计算?

发布时间:2023-10-21 12:58:32

旋转闪蒸干燥机,如何进行合理的选型?彬达干燥为您提供了计算公式,仅供参考,欢迎与我司技术人员进行详细探讨!

第一步:算出脱水量 (两种算法)

条件: 物料初水分为85%;成品终水分为12%;产量为1000kg/h;处理量为5866.7kg/h

       处理量=产量+脱水量

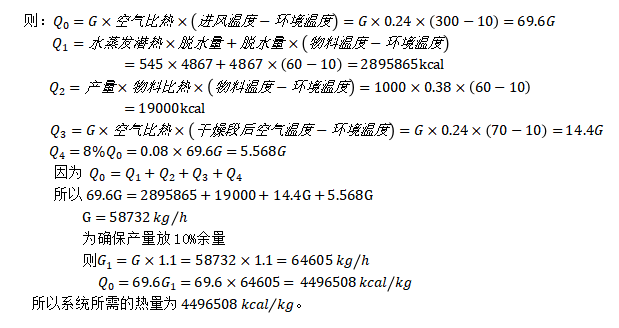

二步:算出各设备所需提供的热量Q0

条件:环境温度为10℃,进风温度为300℃,物料温度为60℃,干燥段后空气温度(排气温度)为70℃,水的蒸发潜热为545kcal/kg,物料比热为0.38kcal/kg·℃,空气比热为0.24kcal/kg

关于水的潜热:100℃水的蒸发潜热为540 kcal/kg80℃水的蒸发潜热为549 kcal/kg,物料本身也有温度,所以一般取550 kcal/kg

设:Q1:蒸发水分所需的热量;Q2物料吸收的热量;Q3空气带走的热量;Q4:设备吸收及热损失的量,风量为G(kg/h)

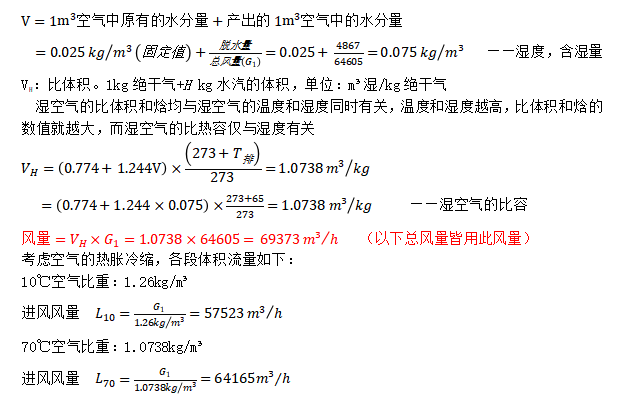

第三步:计算风量


第四步:风机计算

风机功率:取各段阻力降如下:


Y为风机效率,取68%,K为安全系数取1.3,P为风压,G1为空气重量)

引风机:根据计算功率找型号,再根据风量确定型号,一般选9-26

鼓风机:根据引风机的风量,总设备风压,选型号,一般选4-72



第五步:旋风计算




第六步:管道选型




第七步:主机选型
